深入分析实现原理

出方向流量分析

流量拦截原理

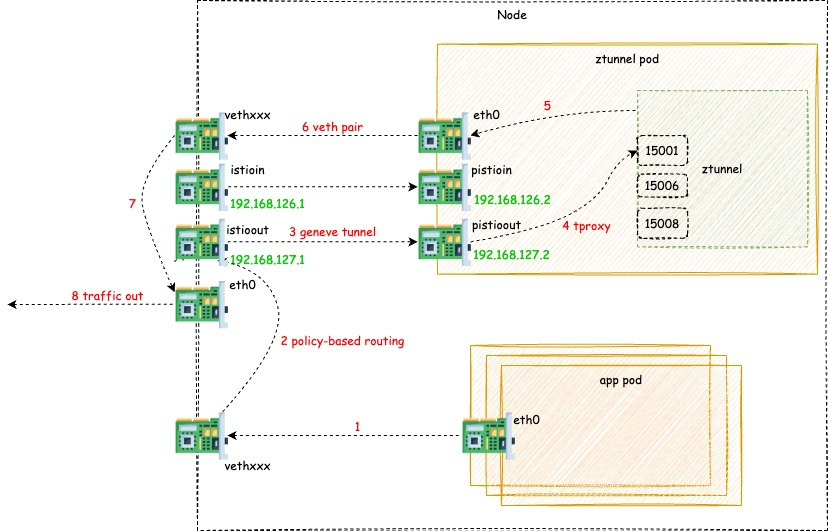

流量路径:

iptables 在 PREROUTING 链上匹配源 IP 是本节点中网格内的 Pod IP 的 TCP 数据包，打上 0x100 的 mark:

-A ztunnel-PREROUTING -p tcp -m set --match-set ztunnel-pods-ips src -j MARK --set-xmark 0x100/0x100

用 ipset 可以看到 ztunnel-pods-ips 正是本节点中网格内的 POD IP 列表:

$ ipset list
Name: ztunnel-pods-ips
Type: hash:ip
Revision: 0
Header: family inet hashsize 1024 maxelem 65536
Size in memory: 440
References: 1
Number of entries: 2
Members:
10.244.1.4
10.244.1.5

在策略路由可以看到，打上 0x100 mark 的数据包，会走 101 号路由表进行路由:

$ ip rule list
101:	from all fwmark 0x100/0x100 lookup 101

查看路由，会经过 istioout 网卡，使用 192.168.127.2 这个默认网关进行路由:

$ ip route show table 101
default via 192.168.127.2 dev istioout
10.244.1.3 dev vethf18f80e0 scope link

查看 istioout 网卡，是 geneve 类型的虚拟网卡，remote 是 10.244.1.3:

$ ip -d a s istioout
5: istioout: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1450 qdisc noqueue state UNKNOWN group default
    link/ether 26:04:92:96:1b:67 brd ff:ff:ff:ff:ff:ff promiscuity 0 minmtu 68 maxmtu 65485
    geneve id 1001 remote 10.244.1.3 ttl auto dstport 6081 noudpcsum udp6zerocsumrx numtxqueues 1 numrxqueues 1 gso_max_size 65536 gso_max_segs 65535
    inet 192.168.127.1/30 brd 192.168.127.3 scope global istioout
       valid_lft forever preferred_lft forever

而 10.244.1.3 是本节点上的 ztunnel pod ip:

$ kubectl -n istio-system get pod -o wide | grep 10.244.1.3
ztunnel-27nxh                           1/1     Running   0          3d3h   10.244.1.3   ambient-worker          <none>           <none>

前面提到的默认网关 192.168.127.2 也正是 ztunnel 内的 pistioout 网卡的 IP:

$ kubectl -n istio-system exec -it ztunnel-27nxh -- ip -d a s
4: pistioout: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1450 qdisc noqueue state UNKNOWN group default qlen 1000
    link/ether 76:b0:37:d7:16:93 brd ff:ff:ff:ff:ff:ff promiscuity 0 minmtu 68 maxmtu 65485
    geneve id 1001 remote 10.244.1.1 ttl auto dstport 6081 noudpcsum udp6zerocsumrx numtxqueues 1 numrxqueues 1 gso_max_size 65536 gso_max_segs 65535
    inet 192.168.127.2/30 scope global pistioout
       valid_lft forever preferred_lft forever
    inet6 fe80::74b0:37ff:fed7:1693/64 scope link
       valid_lft forever preferred_lft forever

也就是说，节点内的 istioout 和 ztunnel pod 内的 pistioout 网卡通过 geneve tunnel 打通了，istioout 收到数据包后立即会转到 ztunnel 内的 pistioout 网卡。

所以串起来就是，从本节点网格内的 Pod 中发出的 TCP 流量，会被策略路由转发到 ztunnel pod 内的 pistioout 网卡。

而在 ztunnel 内的 pistioout 网卡收到流量后，会被 iptables 通过 tproxy 方式转发到 ztunnel 的 15001 端口上:

$ kubectl -n istio-system exec -it ztunnel-27nxh -- iptables-save | grep pistioout
-A PREROUTING -i pistioout -p tcp -j TPROXY --on-port 15001 --on-ip 127.0.0.1 --tproxy-mark 0x400/0xfff

ztunnel 接收与转发流量实现原理

ztunnel 使用 envoy 实现，导出 xds:

kubectl -n istio-system exec -it ztunnel-gm66l -- curl '127.0.0.1:15000/config_dump?include_eds' > dump.json

下面分析下处理拦截到的出方向流量的 xds 配置规则。

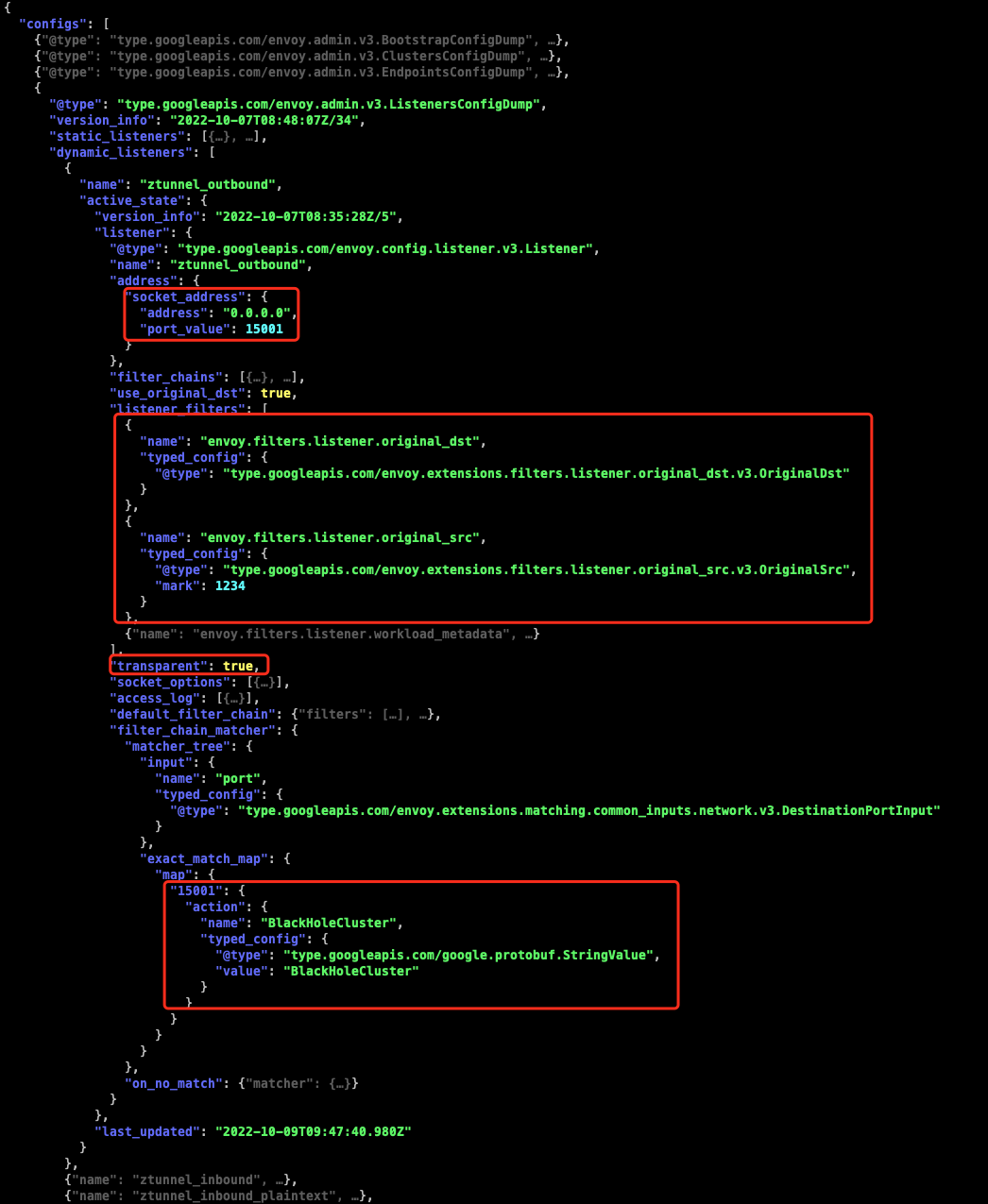

LDS 中监听 15001 端口，用于处理 tproxy 方式拦截到的用户 Pod 出方向流量("trasparent": true 指示 envoy 监听时使用 IP_TRANSPARENT socket 选项以便让目的 IP 不是 ztunnel 网卡 IP 的数据包也能让 ztunnel 收到，实现 tproxy 透明代理) ，非 tproxy 拦截的流量就直接丢弃:

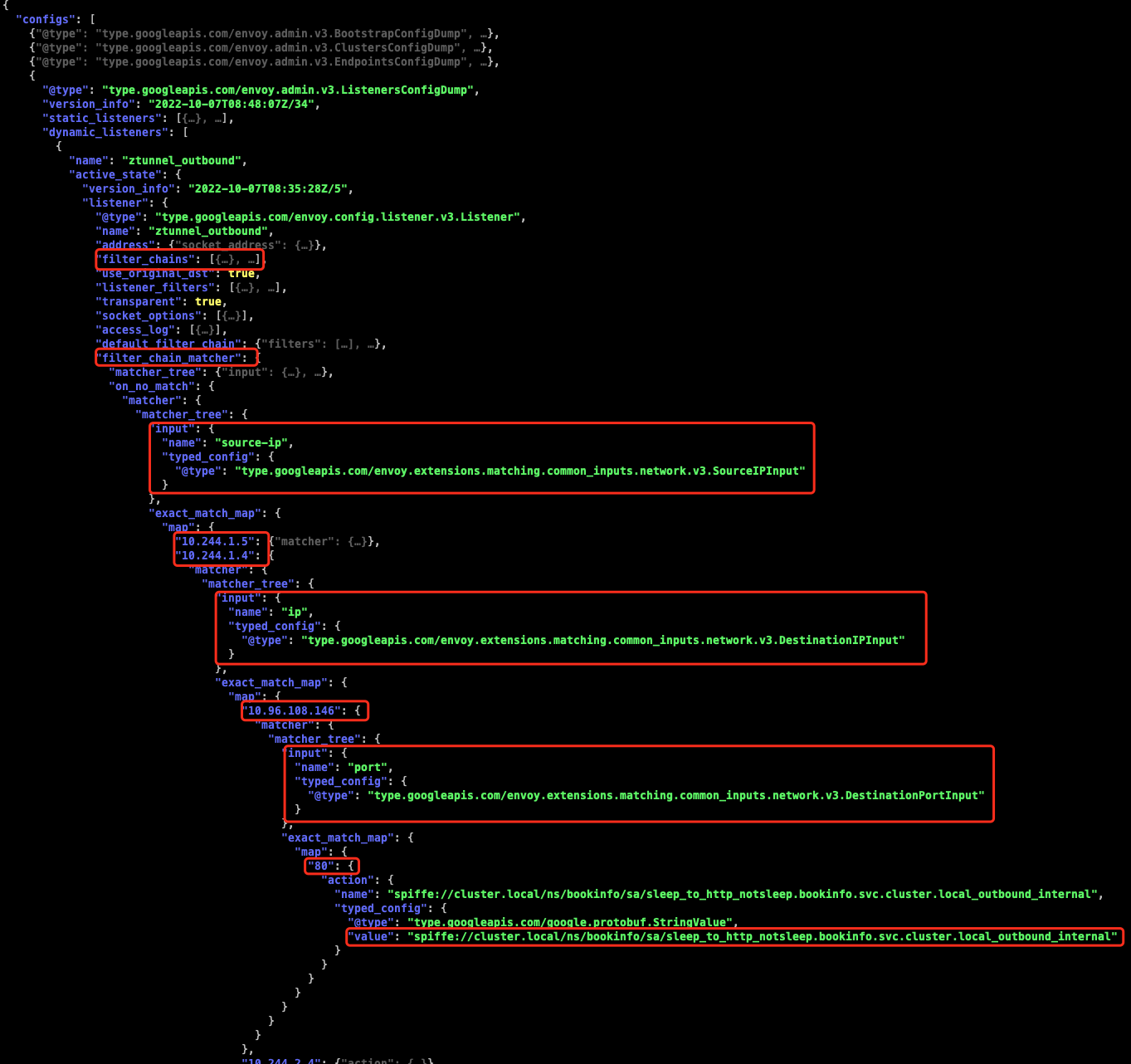

15001 端口监听有很多 filter_chains，具体用哪个 filter，由 filter_chain_matcher 来匹配:

  • SourceIPInput 匹配源 IP，看来自节点上哪个 Pod IP。
  • DestinationIPInput 匹配目标 IP。
  • 匹配到某个 Service 的 ClusterIP，继续用 DestinationPortInput 匹配 Service 端口。
  • 匹配完成后，action 指示要使用的 filter 名称。

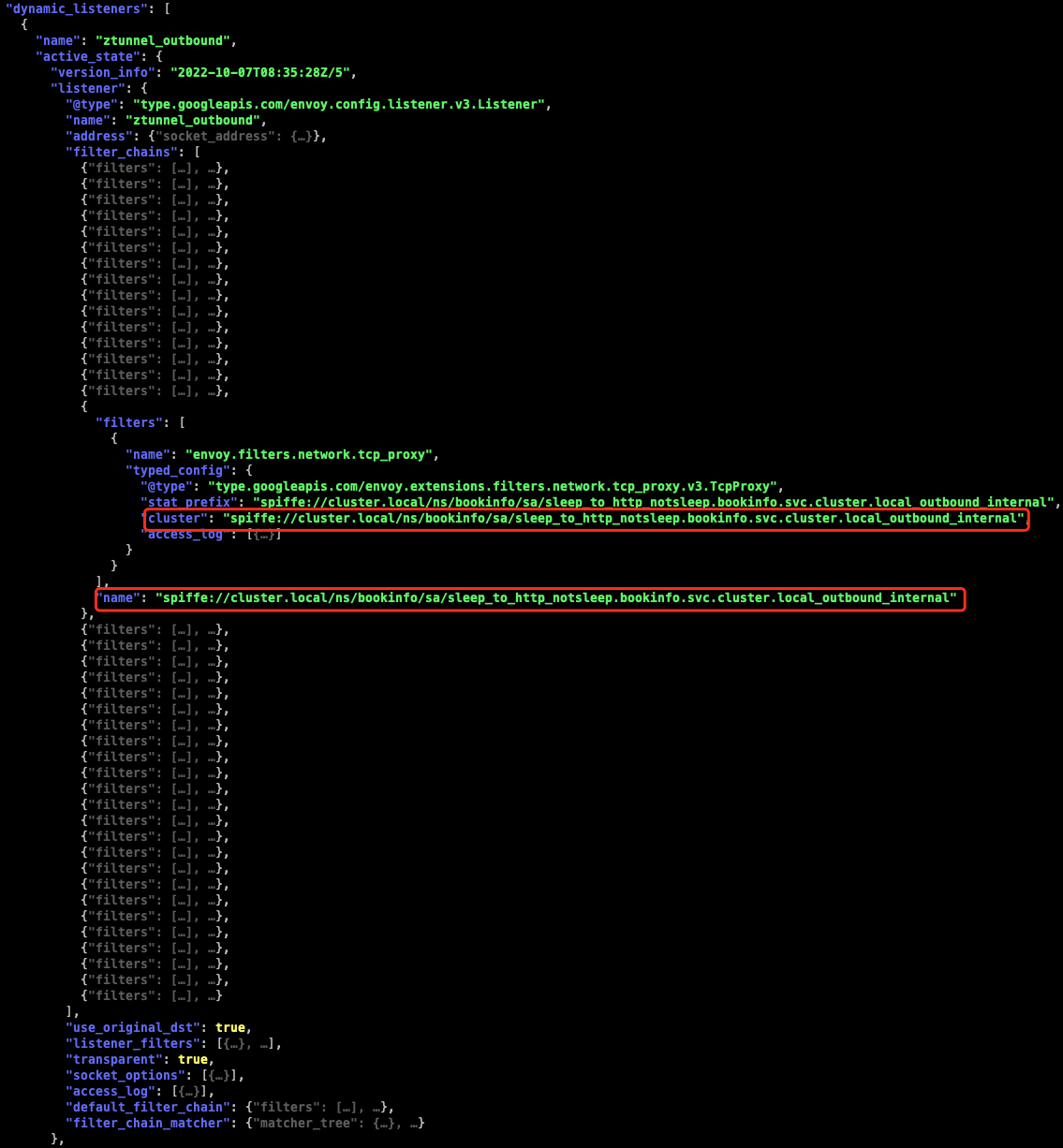

找到对应的 filter，指示转发给指定的 Cluster:

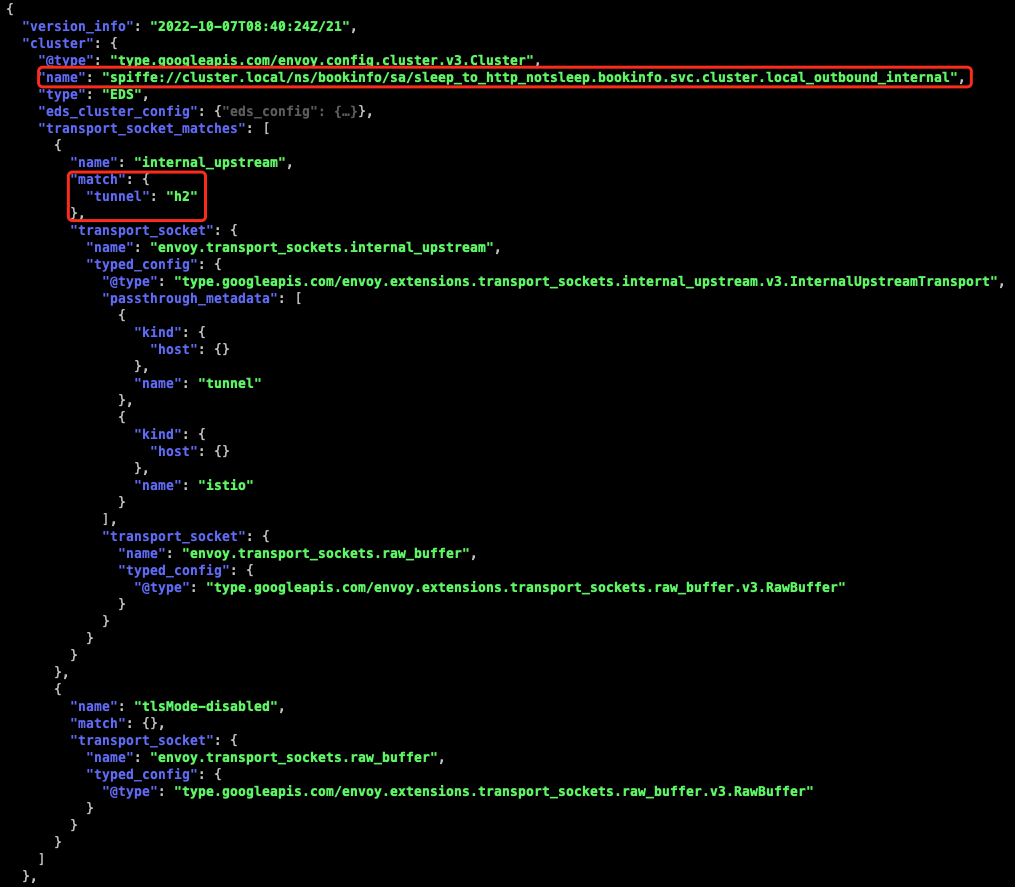

在 CDS 中找到对应的 Cluster:

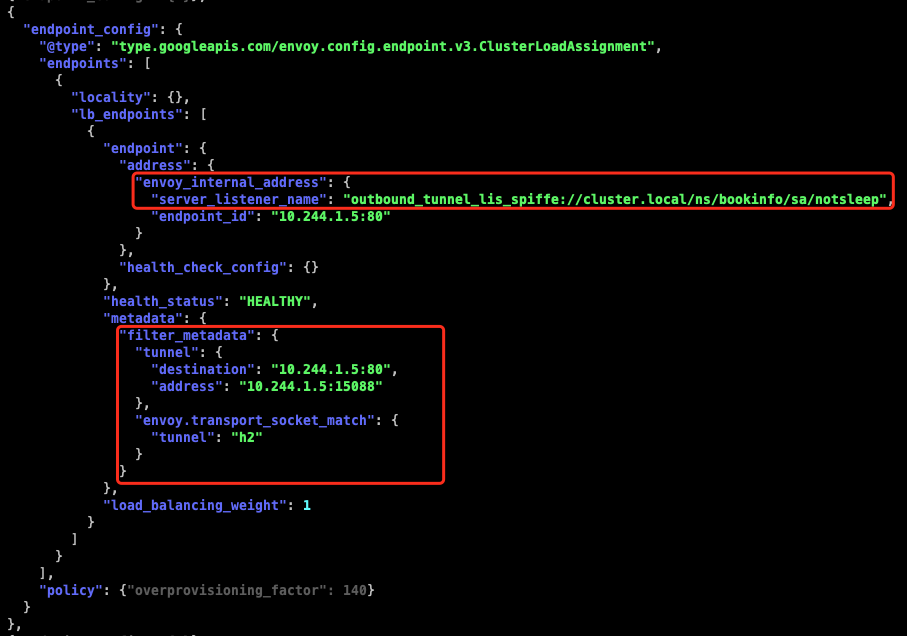

在 EDS 中找 Cluster 对应的 endpoint:

这里应该是 envoy dump xds 的 bug，EDS 中没展示 cluster_name 这个必选字段，可能是由于 HBONE 比较新，dump 的逻辑还不完善。

  • endpoint 的 address 是 envoy_internal_address (internal_listener)。
  • filter_metadata 中的 tunnel.destination 是关键，表示给这个 endpoint 带上了要访问的实际目标IP+目标端口，后面会将其传给 HBONE 隧道。

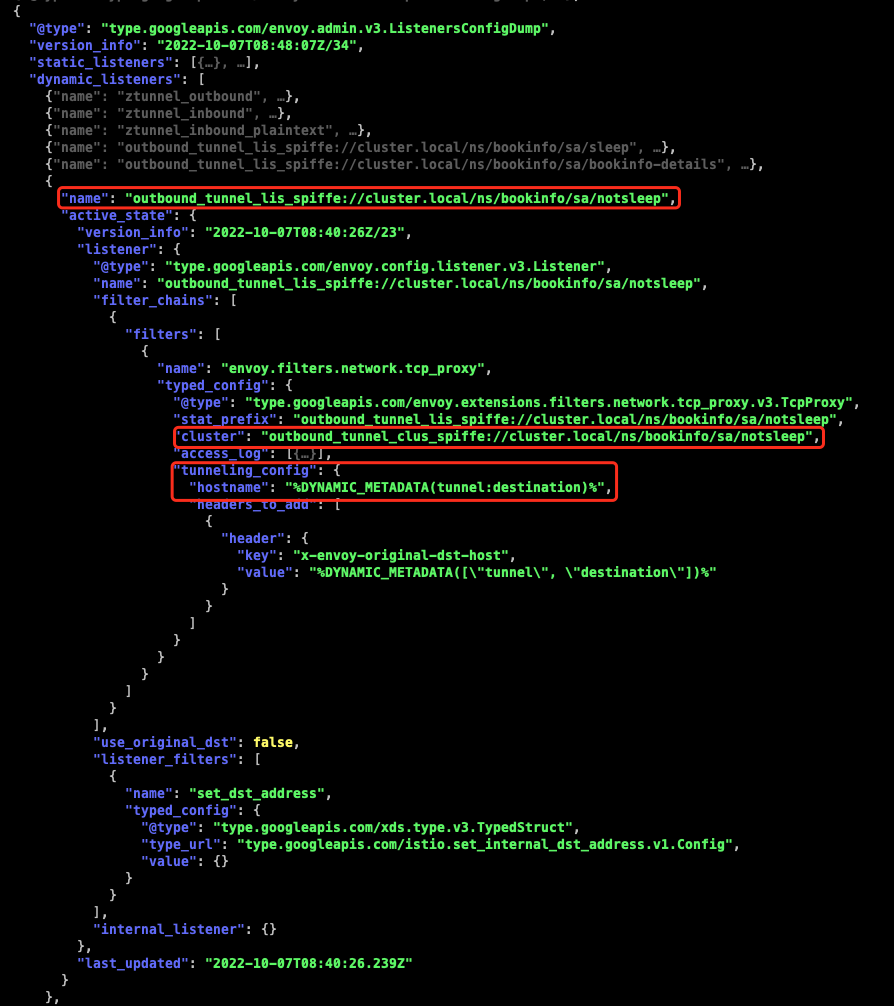

在 LDS 中找到对应的 server_listener_name:

  • 该 listener 有 tunneling_config，即使用 HBONE 隧道方式，其中 hostname 为应用需要访问的实际目标IP和目标端口，引用 endpoint 中的 metadata tunnel.destination。
  • cluster 指定转发到哪个 Cluster。

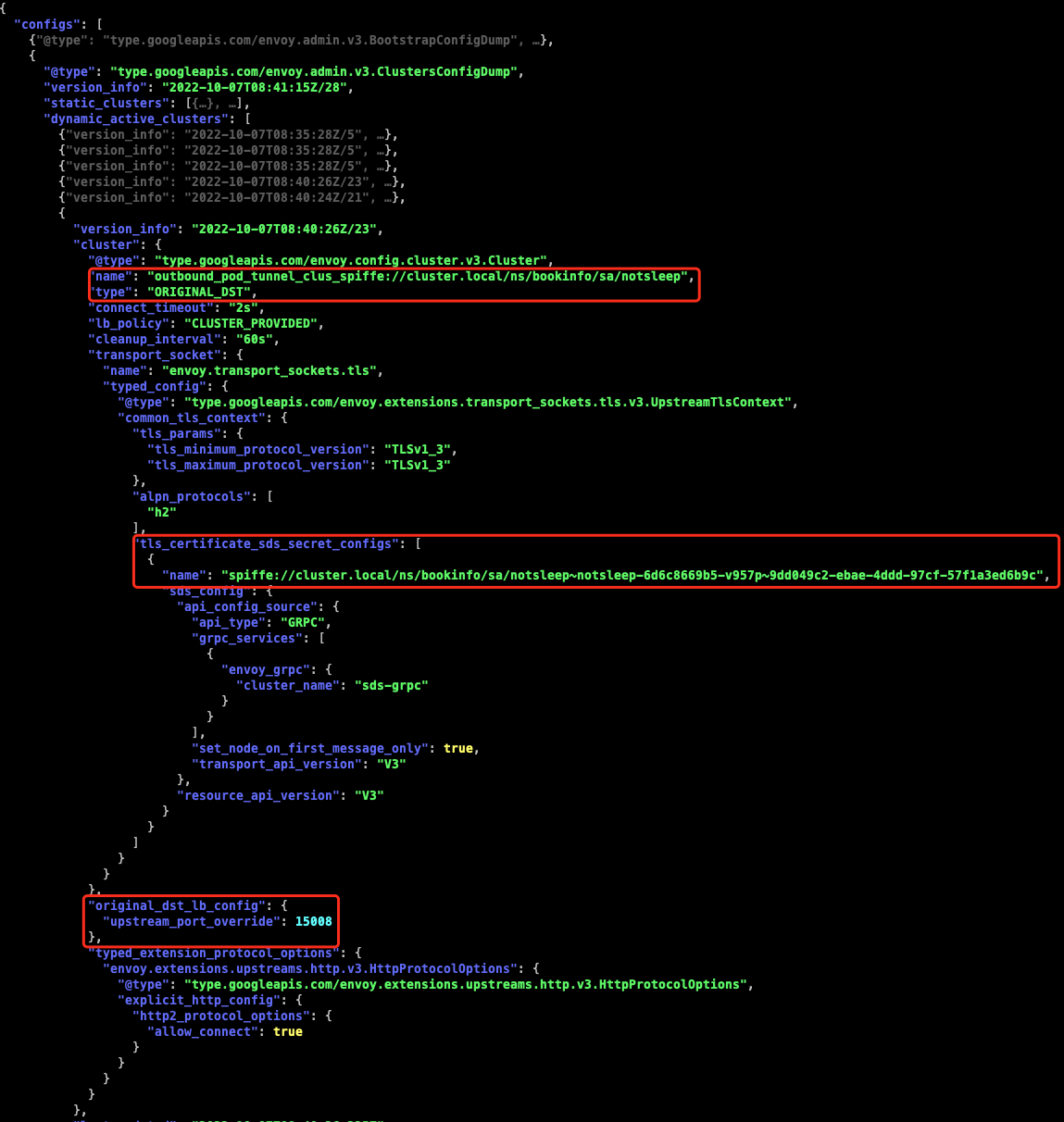

再去 CDS 中找到对应的 Cluster:

  • 目标地址已经被前面的 EDS 修改成了 Service 对应的 POD IP 和 POD 端口了，CDS 的 type 为 ORIGINAL_DST，upstream_port_override 强制将目的端口改为 15008，表示使用 POD_IP:15008 这个地址作为报文的目标地址，也就是 HBONE 隧道上游 server 端地址。
  • tls_certificates_sds_secret_configs 中指定连接上游要使用的证书，指定为目标 Pod 所使用的 service account 对应的证书，这也是在 L4 实现零信任网络的关键。

入方向流量分析

流量拦截原理

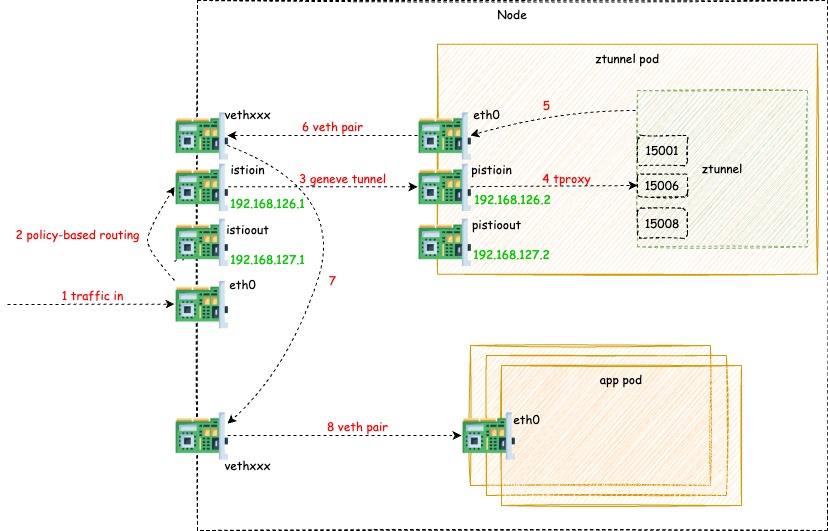

流量路径:

由前面出方向流量路径的分析可以得知，ztuunel 最终转发出来的目的IP和目的端口分别是目标 POD IP和固定的 15008 端口。

看下策略路由:

$ ip rule list
103:	from all lookup 100
32766:	from all lookup main

有个 100 号的路由表，优先级比默认的 main 表高。看下路由规则：

$ ip route show table 100
10.244.1.3 dev vethf18f80e0 scope link
10.244.1.4 via 192.168.126.2 dev istioin src 10.244.1.1
10.244.1.5 via 192.168.126.2 dev istioin src 10.244.1.1

可以看出会给本机上所有的网格内的 POD IP 都加一条路由规则，让到网格内 POD 的流量都走 istioin 这个网卡进行路由，网关是 192.168.126.2。

$ ip -d a s istioin
4: istioin: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1450 qdisc noqueue state UNKNOWN group default
    link/ether 3a:e0:ed:06:15:8c brd ff:ff:ff:ff:ff:ff promiscuity 0 minmtu 68 maxmtu 65485
    geneve id 1000 remote 10.244.1.3 ttl auto dstport 6081 noudpcsum udp6zerocsumrx numtxqueues 1 numrxqueues 1 gso_max_size 65536 gso_max_segs 65535
    inet 192.168.126.1/30 brd 192.168.126.3 scope global istioin
       valid_lft forever preferred_lft forever

与前面出向流量走的 istioout 网卡类似，入向流量走的 istioin 网卡也是 geneve tunnel 设备，remote 是 10.244.1.3，即 ztunnel 的 POD IP，而网关 192.168.126.2 也正是 ztunnel 内的 pistioin 网卡:

$ kubectl -n istio-system exec -it ztunnel-27nxh -- ip -d a s pistioin
3: pistioin: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1450 qdisc noqueue state UNKNOWN group default qlen 1000
    link/ether 7e:bb:b7:60:f3:f6 brd ff:ff:ff:ff:ff:ff promiscuity 0 minmtu 68 maxmtu 65485
    geneve id 1000 remote 10.244.1.1 ttl auto dstport 6081 noudpcsum udp6zerocsumrx numtxqueues 1 numrxqueues 1 gso_max_size 65536 gso_max_segs 65535
    inet 192.168.126.2/30 scope global pistioin
       valid_lft forever preferred_lft forever
    inet6 fe80::7cbb:b7ff:fe60:f3f6/64 scope link
       valid_lft forever preferred_lft forever

也就是说，发送到节点上网格内的 POD 的流量，会被自动转到 ztunnel 内的 pistioin 网卡。

看 ztunnel 内的 iptables 规则，会将 pistioin 上目的端口为 15008 的 TCP 流量，通过 tproxy 方式拦截并转发给 ztunnel 监听的 15008 端口。

$ kubectl -n istio-system exec -it ztunnel-27nxh -- iptables-save | grep pistioin
-A PREROUTING -i pistioin -p tcp -m tcp --dport 15008 -j TPROXY --on-port 15008 --on-ip 127.0.0.1 --tproxy-mark 0x400/0xfff

ztunnel 接收与转发流量实现原理

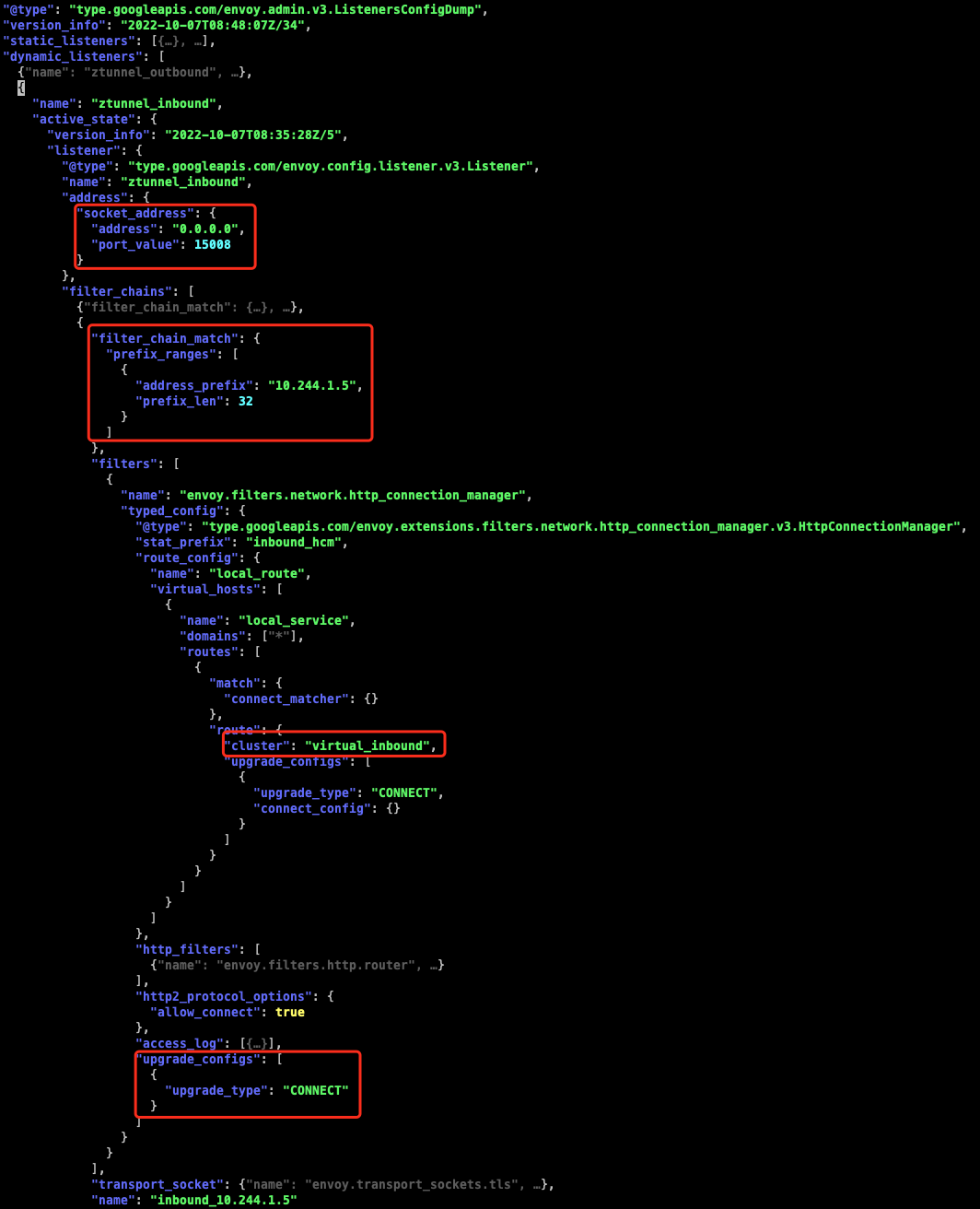

查看 LDS 中 15008 端口的 Listener:

  • filter_chains 中有很多 filter，每个 filter 对应匹配本节点上，网格内的 POD IP。
  • 在 filter 的 route 中，将数据包路由到 virtual_inbound 这个 Cluster。

在 CDS 中找到 virtual_inbound 这个 Cluster:

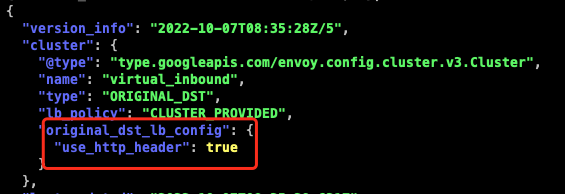

  • use_http_header 表示将 downstream ztunnel 通过 HBONE CONNECT 传来的最原始的目标 POD IP 和目标端口替换成当前报文的目标IP和目标端口 (主要是为了替换 15008 端口为原始目标端口，目标 IP 本身都是目标 POD IP)。

最后，报文将只修改目的端口，其余均保持不变，再次被 envoy 转发出去，通过 veth pair 到达节点 root ns 的 vethxxx 网卡，由于目的端口不再是
