Cilium 源码阅读

源码目录结构

  • bpf: eBPF 内核态程序源码,处理收发包路径相关 C 代码(该目录下执行 make gen_compile_commands 可生成 clangd 索引代码时需要的 compile_commands.json,需在 linux 环境下执行,且依赖 llvm、clang、bear 等工具)。
  • daemon: cilium-agent 相关代码,cilium 的数据面。
  • operator: cilium-operator 相关代码,cilium-agent 的控制面。
  • cilium-cli: cilium-cli 命令行工具相关代码。
  • cilium-dbg: cilium-dbg 调试工具相关代码。
  • clustermesh-apiserver: clustermesh-apiserver 相关代码,ServiceMesh 能力的控制面。
  • plugins: 容器网络插件,主要是 cilium-cni 插件。
  • pkg: 项目依赖的各种包,可被多个组件共享。

阅读 C 语言 eBPF 源码

生成 compile_commands.json

cilium 的 bpf 目录中 Makefile 提供了 gen_compile_commands 指令,用于生成 compile_commands.json 文件,该文件用于 clangd LSP 索引 C 语言 eBPF 程序:

cd bpf
make gen_compile_commands

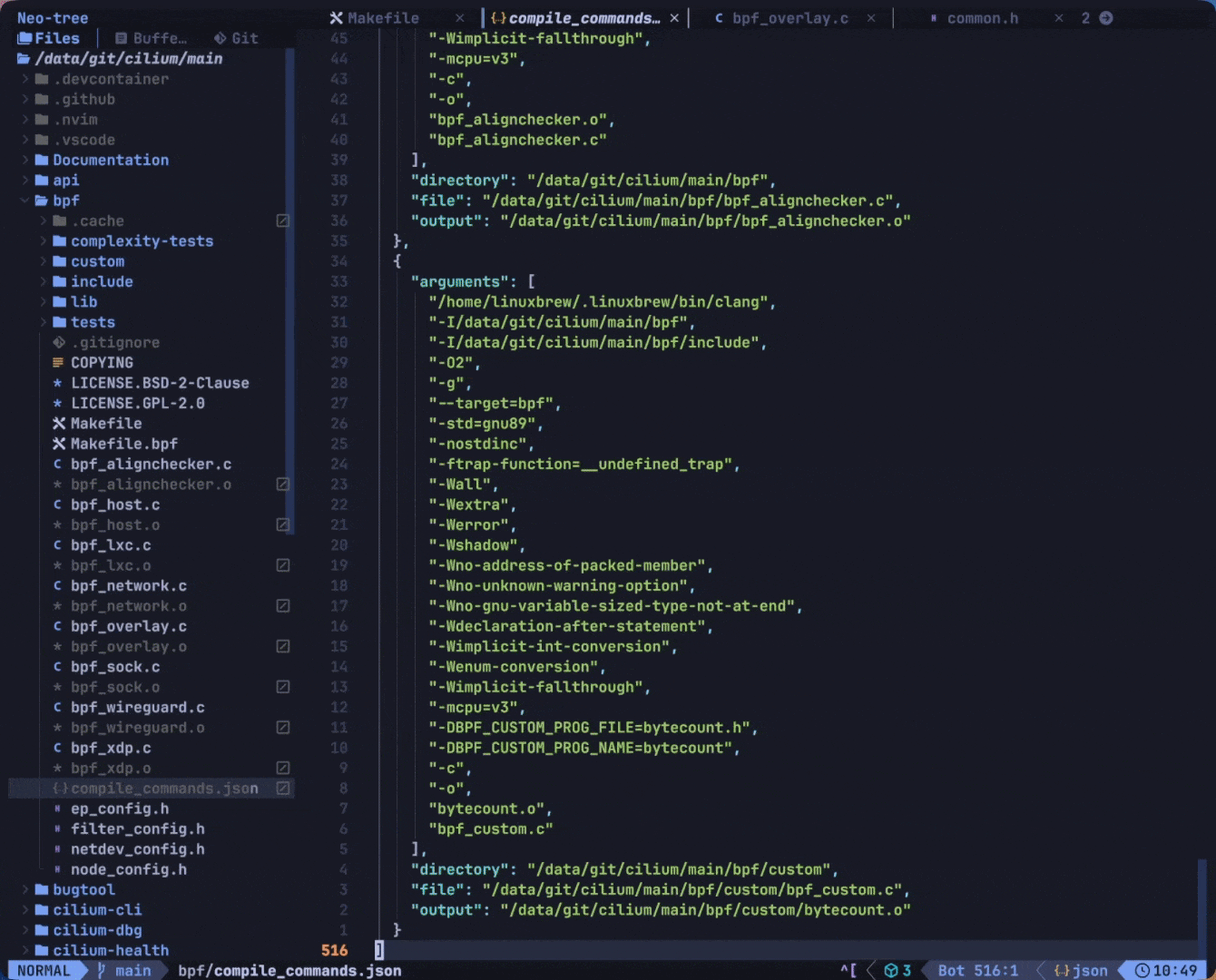

然后在基于 clangd 作为 C/C++ 语言 LSP 的 IED/编辑器中就可以愉快的阅读 eBPF 程序代码了:

eBPF 程序函数入口

cilium 中所有要挂载到内核的 eBPF 程序的函数,都会在函数名上面打一个 __section_entry 宏的标记,这个宏是给编译器看的,让编译器在编译 eBPF 程序字节码时,将标记的函数放入指定 ELF 段的位置,后续通过系统调用加载 eBPF 程序时,指定对应的 ELF 段位置作为运行入口。

所有的入口函数都是以 cil_ 开头,cil 是 cilium 的简写。

eBPF Map 数据结构

与 eBPF 程序函数入口的定义类似,所有的 eBPF Map 数据结构的定义,都会在结构体名上面打一个 __section_maps_btf 宏的标记,让编译器在编译 eBPF 程序字节码时,将标记的 Map 结构体放入指定 ELF 段的位置。

阅读 Go 源码

cilium 项目非常庞大,主要使用 Go 语言,为了便于开发和维护,cilium 基于 uber 的 dig 开发了 hive 依赖注入框架,类似 uber 的 fx,专门用于将 cilium 项目 Go 代码进行模块化开发和维护。

关于 hive 的一些原理介绍:

  • 每个功能模块抽象成 Cell 对象,而 Cell 对象也可以是包含许多子 Cell 的特殊 Cell,用 cell.Module 可以将许多 Cell 组合成一个 Cell。
  • 每个最小粒度的 Cell 可以是一个要运行的函数(用 cell.Invoke 注入),也可以是需要解析的启动参数(用 cell.Config 注入)和初始化对象的函数(用 cell.Provide 注入)。
  • 所有功能模块的入口,分布在各个包下面的 cells.gocell.go 文件中。
    • cells.go: 一般通过 cell.Module 将许多 Cell 组合成一个 Cell,即表示一个大模块,其中包含许多小模块。
    • cell.go: 一般是包含最小粒度的全局 Cell 对象,用于被 cells.go 中的 cell.Module 引用,组合到大模块中去。

然后,cilium 还有部分仍未完全 hive 化,还在逐步迁移中。

cilium-agent 源码解析

入口

  • daemon/main.go: 程序启动入口。
  • daemon/cmd/cells.go: cilium-agent 所有模块的索引。目前,cilium 大部分代码均已使用 hive 做了模块化,但 cilium-agent 的 daemon 部分逻辑暂未完全适配,这个文件中中的 daemonCell 就是将 daemon 还未 hive 化的启动代码包装成 hive 的 cell 对象。

eBPF 程序加载流程

首先是 eBPF Map 的初始化,大部分在 pkg/datapath/cells.go 中,各种 Map 的初始化都 hive 化了,用 cell 对象包装。还有部分未 hive 化的 Map 的初始化代码放在 daemon/cmd/datapath.go#initMaps 中,这部分应该主要处理特殊场景和遗留功能,因硬件交互和条件逻辑不适合抽象。这是架构演进过程中的过渡状态,未来可能统一。

然后是 eBPF 程序的动态编译与加载,在 pkg/datapath/cells.go 中引用:

  1. loader.Cell: 动态编译加载 eBPF 程序的工具(eBPF 加载器)。
  2. orchestrator.Cell:编排器,其中 orchestrator.ReloadDatapath 会调用上面的加载器,加载 eBPF 程序。
  3. pkg/endpoint/events.go Endpoint 事件会触发 Endpoint 执行 regenerate,最终会调用 orchestrator.ReloadDatapath 加载 eBPF 程序。

FAQ

为什么 cilium 要动态编译 eBPF 程序?

内核 eBPF 子系统提供了 CO-RE 的特性,可以实现一次编译到处运行,为什么 cilium 不直接在编译 cilium-agent 镜像的时候,就直接用 clang 将 eBPF 程序编译为字节码,然后编译 Go 程序时用 embed 特性直接字节码嵌入到 Go 的二进制,在 Go 代码里直接通过系统调用将 eBPF 字节码提交给内核去加载和运行呢?(毕竟 cilium 自家开源了 ebpf-go 就是利用这个原理实现用 Go 语言编写 eBPF 程序并编译成二进制实现一次编译到处运行的)

答案是:cilium-agent 需要根据运行环境(CPU、内核情况等),动态的生成 ebpf 代码,所以不能提前编译。

未来演进:社区已经发现内核5.2以上支持了只读 map 特性,可以将运行时环境的配置信息传到这个只读 map 中去,然后 eBPF 程序在运行的时候读取 map 中的配置,根据配置来决定是否进行某些操作,这样就可以在编译镜像的时候就将 eBPF 字节码编译好并嵌入到 Go 程序中,实现一次编译到处运行(CO-RE),镜像中也不再需要 clang、LLVM 这些东西了,既可以给镜像瘦身,又可以降低启动时的资源占用(启动时无需动态编译了)。具体参考 Background
